智能变电站辅助管理系统设计方案

发布日期:2013-07-26


智诺智能变电站辅助综合管理系统实现全站的全天候智能视频监控,以满足电力系统安全生产所需的监视设备关键部位的要求。对机房的电源设备、空调设备和系统内分布的各个安防设备、动力设备及机房环境进行遥信、遥测、遥控,实时监视系统设备的运行状态,记录和处理监控数据,及时侦测故障并通知维护人员处理,从而达到少人或无人值守,实现电源、空调的集中监控、维护和管理,为变电站的运行维护提供有利工具。

1、功能需求
·监视变电站区域内场景情况
·监视变电站内常规敞开式刀闸的分、合状态
·监视变电站内变压器、断路器、CT、PT、避雷器和瓷绝缘子等重要运行设备的外观状态
·监视变电站内主要室内(主控室、继电器室、高压室、电缆层、电容器室、独立通信室等)场景情况
·监测变电站内主要室内(主控室、继电器室、蓄电池室、独立通信室等)温度、湿度以及开关场地电缆沟的水浸情况
·变电站防盗自动监控,可进行周界、室内报警及安全布/撤防
·实现对空调等设备的远方状态监视和控制
·能对站内的温度、湿度、风力、水浸、SF6浓度等环境信息进行实时采集、处理和上传
可设置不同级别的环境信息告警值

2.站端设计思路
辅控管理主机负责对各机房内各动力设备、机房环境、图像进行数据采集和处理,采集的监控数据送到局端监控中心,在监控中心实现对全站内动力环境、图像集中监控、集中管理、集中维护的目的。监控中心与站端主机之间利用TCP/IP进行数据传输。

通过站端管理主机集中监视所有监控单元的动力设备状态、环境参数以及全站主要电气设备、关键设备安装地点视频监控,并通过文字、图形、声音等各种人机接口方式,真实表现监测对象的当前状态和告警信息,并且根据要求,可以将历史告警数据根据机房号、设备类型、告警时间段、告警历时、告警级别进行查询、统计,历史数据提供整点报表生成、统计报表生成等报表管理功能。

在站端或局端部署智能视频分析服务器可实现对无人变电站视频的自动分析处理,完成人员进入、设备状态改变、可疑物品跌落、人脸/车牌抓拍等智能检测功能。

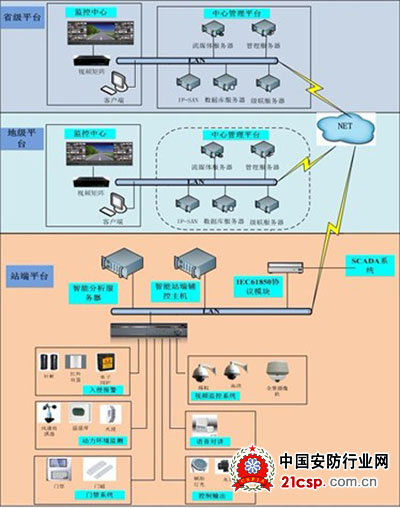

                                         智能变电站辅助管理系统图
