北京西城区机关综合业务楼工程的建设目的是将以办公楼建筑平台为依托，建立一个满足国际竞争力的、综合运用管理的计算机信息网络，为政府机关提供高速、安全、便捷的多媒体交换平台，主要功能包括：语音通信、数据传输、图像和视频应用、数据共享、安全防护等功能。北京西城区机关综合业务楼的数据网络通信包括外网和内网。外网建设包括政府网上办公、公务信息收集、政法咨询等；内网建设为政务网和保密网，包括政府办公自动化和各级各地政府机构的信息共享、资源整合等涉及到国家重要的安全信息，所以内网建设比较特殊，可通过布线屏蔽系统防止电磁辐射泄露，以保证政府机密信息的安全传输。

　　



北京西城区机关综合业务楼提供将近9000个六类信息点，其中，六类非屏蔽信息点约5000个，六类屏蔽信息点约4000个。布线系统的数据网络通信为最重要的部分，信息的安全性为首要条件，SIMON电气在信息保密前提下完美地支持千兆网络的传输。



下面详细介绍如何采用SIMON电气布线产品构建一套高效、安全、稳定的布线系统。



工程概况

　　

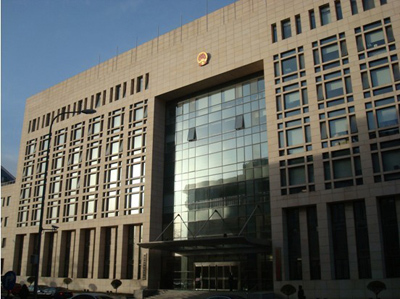

北京西城区机关综合业务楼位于北京市西单繁华中心，与金融一条街相邻，是西城区委、西城区政府、西城区人大、政协等办公的场所。工程分为两个阶段，第一阶段为区委和区政府的新建办公楼，分为5层的北楼和7层的东楼，建设面积约2万平方米；第二阶段为旧楼改造工程，是人大、政协等办公场所，分为6层的南楼、6层的西楼和5层的综合楼。整个工程由东、南、西、北综合楼组成，既相互独立又相互关联的建筑群，总建筑面积约4.2万平方米。

　　本次工程建设主要是在原西城区机关综合业务楼基础上加层改造而成。原西城区机关综合业务楼平面形状为L形，以伸缩缝为界，分为北段和东段，其中北段（北楼）地上5层，地下2层；东段（东楼）地上7层，地下2层；加层改造后，北段（北楼）改为地上7层，地下不变；东段（东楼）地上、地下均不变。



布线系统设计原则

实用性：系统设计根据大楼规划有的放矢，从实际需要出发，注重性价比。　　

先进性：系统设计应采用技术成熟、性能先进的产品结构，保证大楼的智能化应用在10～15年内不落伍。　　

开放性：各子系统的设计应围绕大厦智能化综合管理平台，开放通讯协议和接口，高度集成。而且，只要具备相同以太网协议的设备均可接入大厦内部网络，扩展功能和端口。　　

安全性和可靠性：设计应考虑系统长期运行的稳定性，是否能够安全可靠。此外，在网络通讯方面应采取防病毒、防黑客措施，保障不受破坏。　　

兼容性和扩展性：系统设计除规划近期的实施方案外，还考虑中远期的扩容和发展规划。不同类型的产品均容易集成，使整个智能化系统随着技术的发展和进步不断得到充实和提高　　

专业性和规范性：系统设计应遵循国内外最新的行业规范标准，建成后应优于国际规范要求。



布线系统设计依据

智能化建筑具有多门学科互相融合，且高度集成房屋建筑、通信、计算机和自动化控制等各种新科技的大成，因此涉及范围及为广泛。工程建设项目必须按照相关的工程建设标准去具体实施：　　

国际标准ISO/IEC11801（信息技术---用户房屋的综合布线）　　

欧洲标准EN50173（信息技术综合布线系统）　　

美国国家标准TIA/EIA–568A、B（商业建筑物电信布线标准）　　

美国国家标准EIA/TIA–569（电信通道和空间的商业建筑物标准）　　

国标GB50311-2007（建筑与建筑群综合布线系统工程设计规范）　　

国标GB50312-2007（建筑与建筑群综合布线系统工程验收规范）　　

国标GB/T50314-2007（智能建筑设计标准）　　

国标GB50339-2003（智能建筑工程质量验收规范）　　

……



布线系统性能等级选择　　

北京西城区机关综合业务楼的布线系统设计中，布线链路性能等级选择如下：　　

1)水平铜缆链路的性能选择：六类布线系统；　　

2)主干语音链路的性能选择：三类大对数布线系统；　　

3)主干光缆链路的性能选择：OM1多模光缆布线系统。

　　

SIMON电气布线系统解决方案的特点

　　

系统性：提供全系列的非屏蔽(UTP)、屏蔽(FTP)及光缆的布线系统产品。　　

通用性：支持目前所有的标准，如国际ISO/IEC11801、欧洲EN50173、北美ANSI/TIA/EIA-568.B、国标GB50311-2007等。　　

灵活性：统一的配线网络，即统一的传输媒质（双绞线电缆和光缆）来支持所有类型的通信系统，使用户可以非常方便地对终端应用设备更改、移动和升级。　　

适应性：面向未来的，灵活和模块化的特性，适应未来网络结构的更改或设备的升级扩充，保证系统在需求增加和技术更新时不必更改整体配线系统，即可很容易地扩充。　　

高性价比：为话音、数据、视频及大厦低压控制应用提供一个集成的、经济的且高性能的端到端统一连接方案，使其可以在最小的成本及不影响办公的环境下，方便的获得最新技术的优势。
